◆ MM-DWQX-01 全自動定位清洗機
功能描述
-
工藝流程：磨床出料傳送機把料放到指定位置→上料機械手取料進入清洗機（機械手自動上料）→罩杯定位噴淋清洗→罩杯定位噴淋清洗→罩杯強制吹干→熱風吹干（加熱）→罩杯定位霧化涂油→出料（X\Y軸機械自動到鏈條上取料放入整列盤內）。
- 上料：上料輸送機接磨床機械出料，將工件傳送到清洗機內指定位置進入清洗工位。
-
罩杯定位清洗：噴淋油泵選用南方大揚程油泵，配變頻器控制油泵流量大小，提升流量利用率，噴淋端配備單向節流專用閥門，當流量壓力達到時閥門打開噴淋清洗，當流量壓力小時自動關閉阻止水往下滴，更有效的保護油泵。
-
吹干系統：吹干系統設計為獨立箱體，先采用壓縮空氣吹干孔內油漬，后由大功率風泵提供動力，設有熱風吹干產品。油箱里的油可自動回流到清洗油箱，設有手動開關。
- 搬送機構：機構設計為夾持式搬運機械手，同時將產品提起橫移再放下，減少產品在通道中的摩擦，夾持手抓設計為通用型換型號不需更換工裝。
- 清洗吹干后單個產品實現霧化涂油，采用定位式單節拍噴霧，罩杯下降后開始噴霧，罩杯上升時霧化停止做到精準霧化。選用高精度霧化噴頭及多余霧的回收。
-
出料裝盤機：感應到有料時機械手自動到清洗機出料口取料，按順序放入料盤定位孔內；出料機設有2個料盤位置，一個料盤裝滿后機械手取盤放入升降機構位置機構往下降一個盤的高度，可疊放6盤料，再由人工搬出。
清洗箱體配獨立過濾系統，過濾系統采用1級過濾，為20u過濾芯。噴淋清洗裝置下降到離產品約10mm距離強制噴淋，清洗范圍覆蓋整個產品區域，確保清洗清潔度，清洗時間可設定。
動力泵采用大揚程油泵，當流量過大時可調節溢流。油箱里的清洗油經過1級過濾芯過濾后才用到達噴淋頭清洗產品，需要定時更換過濾芯，以確保清潔度和油路暢通。

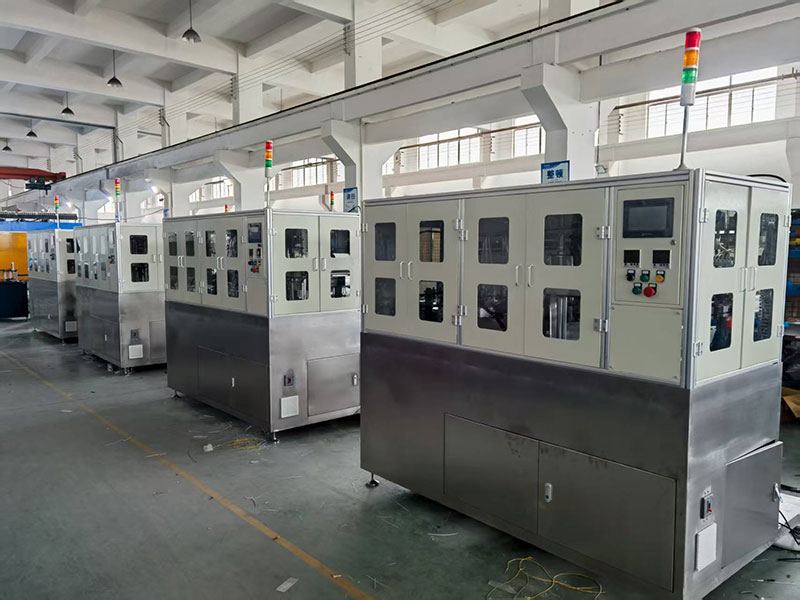

設備圖片
標準配置
控制系統 歐姆龍 觸摸屏 威綸
氣動元件 亞德克 各類開關 國產
技術參數
型號范圍
MM-DWQX-01 ：軸類產品定位清洗機
工作節拍
9.0-10.0 秒/件
進料高度
950±50 mm (注: 機腳到上料皮帶高度)
電壓頻率
380V / 三相 / 50HZ
氣源壓力
0.4~0.6 Mpa (注：進氣源需冷凍干燥處理)
體積/重量
2600×1400×1800mm / 1000kg

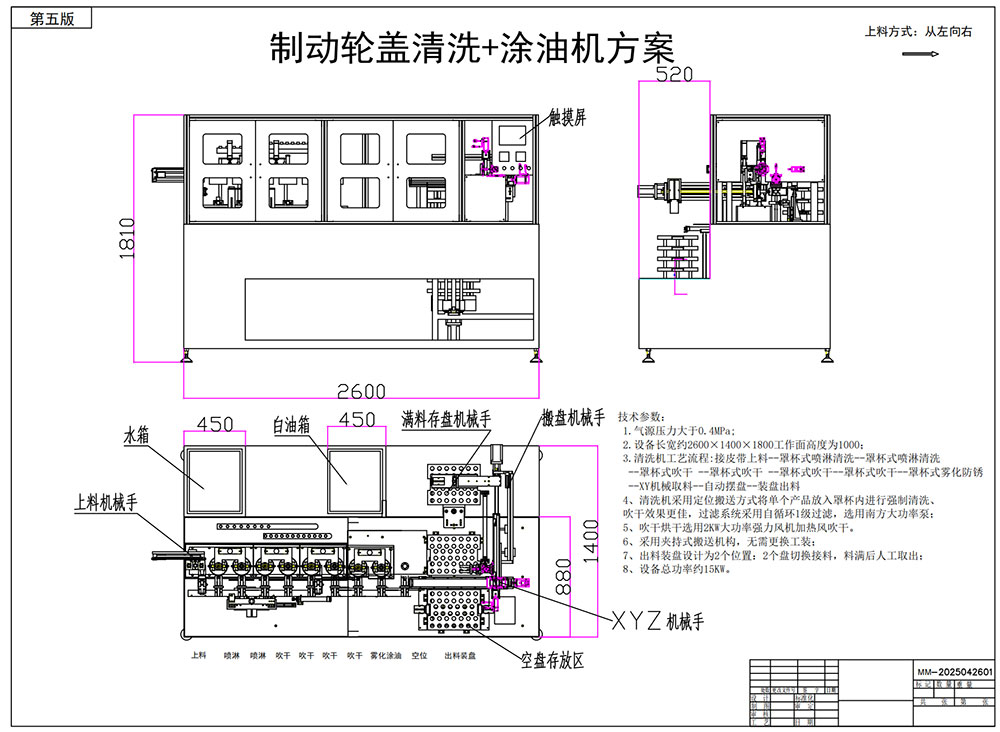

外形示意
|
