設備概述
MM-DHTS-04自動大型合套機主要用于大型深溝球軸承的配圈選球合套等組裝工序，設備結構簡單、調整方便、高效穩(wěn) 定，是取代手工裝配的選擇！
工藝流程
內/外圈上料 > 內/外溝徑測量 > 配圈 > 下鋼球 > 歸中合套 > OK品出料
功能描述
①內/外圈自動上料，并自動送入測量工位；
②內/外圈自動測量，KEYENCE測量儀器，儀器精度：0.1 μm，重復測量誤差：±1.5 μm ;
③自動校對標準件功能，可設定自動定時校對標準件；
④內/外圈料庫儲存內外圈滾道直徑尺寸各10組，根據觸摸屏設定的游隙值，計算選取鋼球;
⑤鋼球組數8組，鋼球尺寸觸摸屏可設定；
⑥根據設定的游隙上下限自動計算并選鋼球，自動下鋼球并球數確認；
⑦自動外圈彈壓變形、歸中、合套；
⑧合套不良品零件分離裝置；
⑨合套后軸承自動移入下臺機。

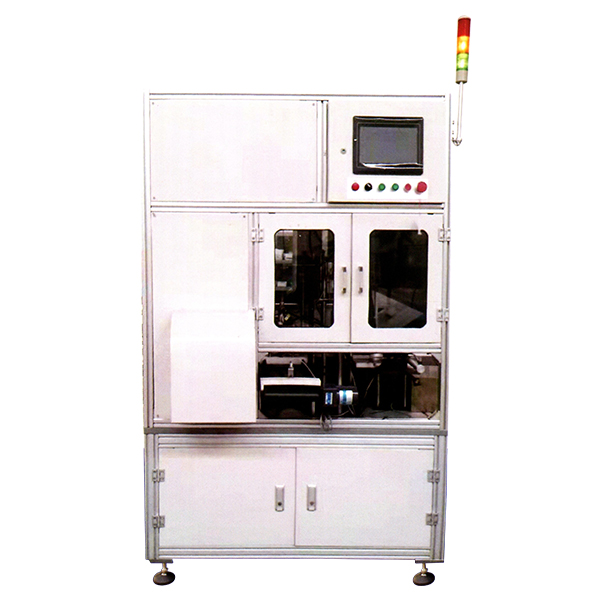

設備圖片
標準配置
控制系統 歐姆龍 測量儀器 基恩仕
氣動元件 亞德克 輸送電機 中大
觸摸屏 信捷 各類開關 黃山
技術參數
| 型號 |
MM-DHTS-04 |
| 外徑 |
120-180mm |
| 工作節(jié)拍 |
10-12秒/件 |
| 進料高度 |
850±50mm（注：機腳到上料皮帶高度） |
| 電壓頻率 |
220V/單相/50HZ |
| 氣源壓力 |
0.4~0.6Mpa（注：進氣源需冷凍干燥處理） |
| 重量 |
750kg |
| 合套率 |
99.9% |
| 游隙合格率 |
95%在8μm以內，100%在10μm以內 |
| 主機外形尺寸 |
1800*1700*1900（mm） |
|
