| 軸承半自動測量分選機 |

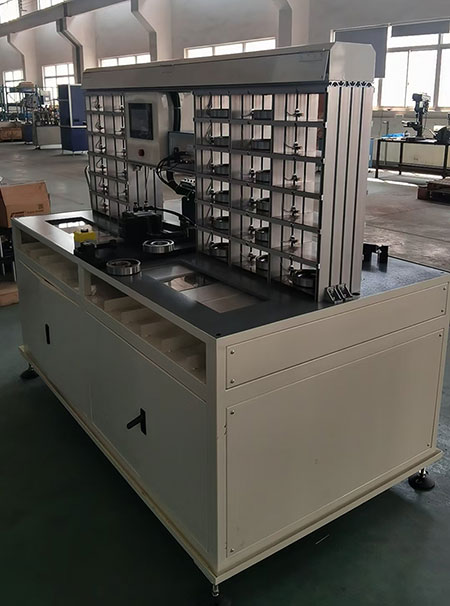

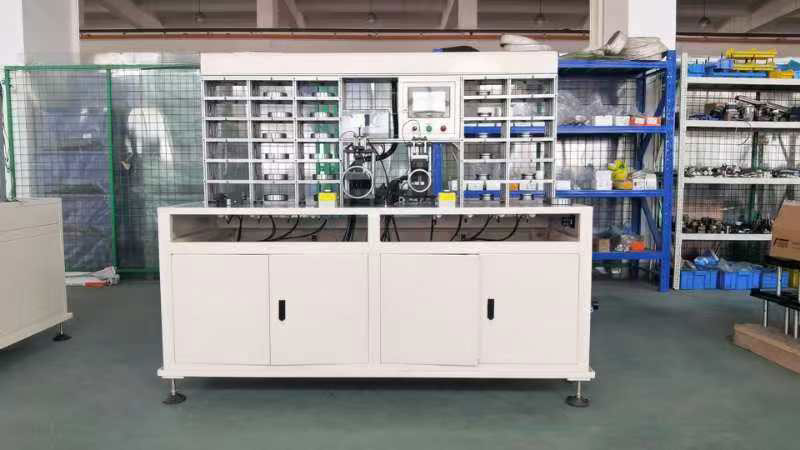

軸承半自動測量分選機 裝配設備系列 ◆ MM-HTJ-03 半自動測量分選機 設備圖片
標準配置
控制系統 歐姆龍 測量儀器 東方馬波斯 氣動元件 亞德克 輸送電機 國產 觸摸屏 信捷 各類開關 國產 設備概述 BY-JY-AM 型半自動快換型合套儀主要用于中大型深溝球軸承的配圈選球合套等組裝工序，設備結構簡單，調整方便，高效穩(wěn)定，是取代手工裝配的******選擇！ 功能描述 1、內/外圈人工放入測量工位. 2、內/外圈自動測量, 東方測量儀器,馬波斯測筆 儀器精度: 0.1μm, 重復測量誤差: ±1μm. 4、內/外圈料庫儲存內外圈滾道直徑尺寸內圈12組、外圈18組，根據觸摸屏設定的游隙值﹐計算選取鋼球。 5、鋼球組數8組, 鋼球尺寸觸摸屏可設定. 6、根據設定的游隙上下限自動計算并選鋼球, 自動下鋼球并球數確認. 7、手工裝球合套. 8、適用于小批量多品種生產，快速換型簡單易操作。 技術參數 型號范圍 MM-HTJ-03 外徑：80-180 mm 加工節(jié)拍： 6.0-10秒/件 進料高度 850±50 mm (注: 機腳到上料皮帶高度) 電壓頻率 220V / 單相 / 50HZ 氣源壓力 0.4~0.6 Mpa (注：進氣源需冷凍干燥處理) 體積/重量 1900×1000×1800mm / 700kg 加工精度 合套率：100% 游隙合格率：99%在5um以內， 使用環(huán)境及對零部件要求 溫度：28℃左右 濕度：70% 套圈散差：5um以內 清潔度：符合國標要求 外形示意
|
