◆ MM-ZYJC-01 全自動噪音分析機

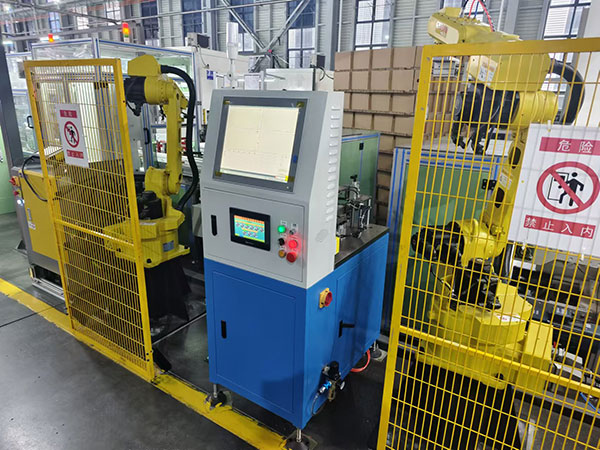

設備圖片
標準配置
控制系統 歐姆龍 觸摸屏 威綸
氣動元件 亞德克 各類開關 國產
功能描述
-
1、工藝流程：機器人將離合器從流水線上取出放入檢測機（皮帶輪朝下）→自動套皮帶漲緊→定位氣缸壓緊工件→檢測探頭前進接觸工件→傳動電機啟動正轉檢測約2秒，反轉檢測約2秒→脫開剎車帶檢測約1秒→同時分析出噪音不良→電腦屏上顯示分析數據→OK品機械手放入流水線→噪音異常品進入人工檢驗房→檢測數據支持下。
- 上下料：上下料由2臺獨立的6軸機械手完成，由工廠自己提供，本設備提供工件到位確認傳感器。及檢測完成的OK品信號及不良品信號給到出料機械手。
- 采集端：將傳感器裝在易于發出振動與噪音部位，目前選擇安裝在殼體軸承位、行星減速齒輪位、輸出軸位置。
-
驅動端：傳動動力選擇750W伺服電機，通過皮帶傳動離合器，以約650rpm轉速勻速旋轉。機械手將離合器從流水線上取出放到檢測機后機構自動套上傳動皮帶并漲緊。
-
信號過程：本系統將振動信號轉換為電信號，并且在測量過程中4路信號可通過觸摸屏切換聽取各路聲音，便于調試和驗證聲音是否與空氣傳播聲音一至（理論上會強度會更強）。
- 分析端：采集卡給到電腦將所獲取的型號以波形的形式展示出來，并且跟隨的有多維度的數據，觀測數據的差導，來識別產品的振動噪音品質。
-
本設備特點：針對夏普型離合器開發的自動檢測噪音異常的分析系統及自動化上下料設備，具有自動化程度高，分析軟件自動采集信振動信號，基于傅里葉變換，分析振動的能量分布，通過分唄值數據顯示及波形圖顯示振動的形式及異常聲音，簡單明了。
技術參數
型號范圍
MM-ZYJC-01 ：離合器及電機類產品振
動噪音分析
工作節拍
MM-ZYJC-01 3.0-3.5 秒/件
進料高度
850±50 mm (注: 機腳到上料皮帶高度)
電壓頻率
220V / 單相 / 50HZ
氣源壓力
0.4~0.6 Mpa (注：進氣源需冷凍干燥處理)
體積/重量
MM-ZYJC-01 8500×600×1600mm / 500kg

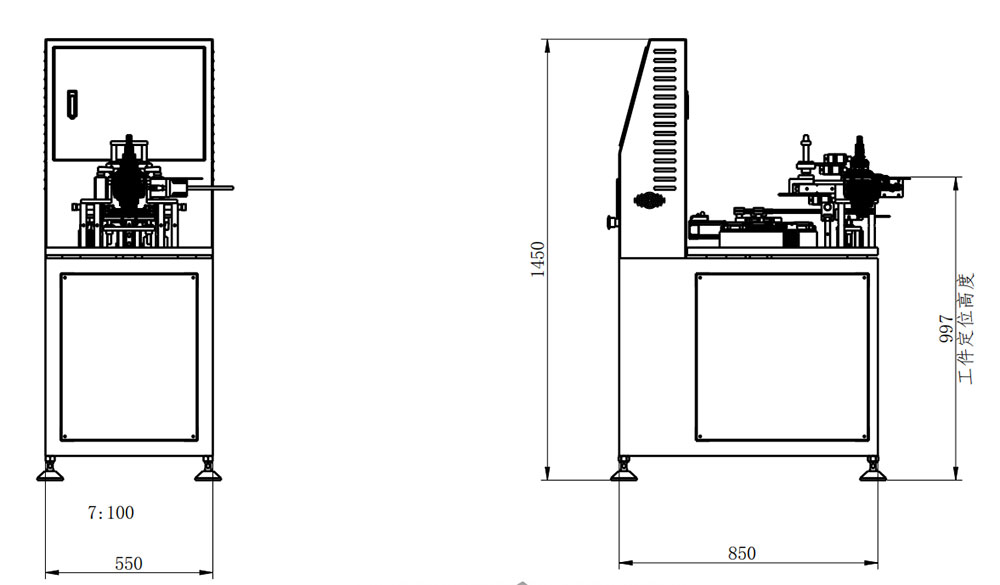

外形示意
|
